音响设备常用连接头及音视频线材的制作方法(一）
北京市西城区昆光职业技能培训学校 音响师 音响调音师 调音员音响师 音响 调音师培训 音响调音师 录音师学校 录音师培训 灯光师 音视频设计工程师 音视频工程检测师北京专业的音响培训学校，北京昆光职业技能学校。
一套可使用的音响设备无论是专业系统还是非专业的民用音响设备除了设备本身外还需要各种连接线材将设备进行连接才能够使用。通常民用的设备从简单的DVD机到一套组合音响的线材都是附带的，也就是不用另加购买或制作；但一套专业的扩声或VOD工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。一根完整的线材是由接插头和线组成的。下面对常用插头、线材及连接线的制作进行一下简单的介绍。
1、 常用音视频设备的连接插头：
在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号（本次只作简单介绍）；音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号（音源设备如DVD 播放机 / 卡座 / CD播放机及的输出多为非平衡信号）。因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士NEUTRIK（纽垂克）公司发明，因此又称“NEUTRIK（纽垂克）插头”或“四芯（二芯、八芯）音箱插头”。
1.1、 常用的平衡信号插头：
A、 卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”。

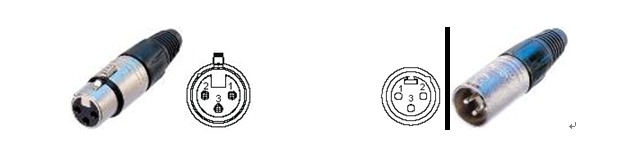

卡侬母头（XLR Female） 卡侬公头（XLR Male）

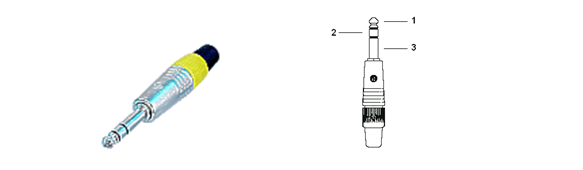

B、 大三芯插头或6.3mm三芯插头（PhoneJack Balance）：
大三芯插头（PhoneJack Balance）
1.2、 常用的非平衡信号插头：
A、 大二芯插头（PhoneJack Unbalance ）。

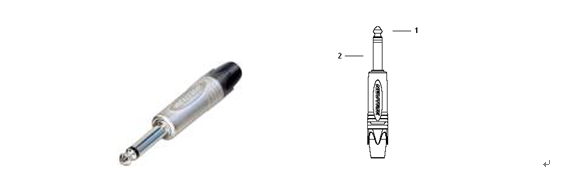

大二芯插头（PhoneJack Unbalance）

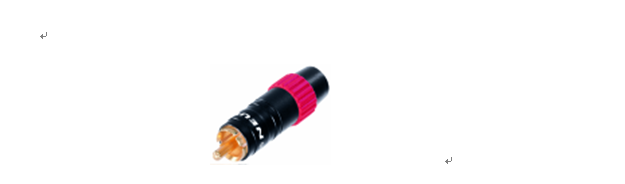

B、 莲花插头（RCA）
莲花插头（RCA）

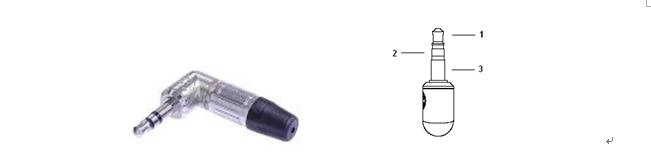

C、 小三芯插头或3.5mm三芯插头
小三芯插头或3.5mm三芯插头
小三芯插头外观与大三芯插头类似只是体积要比大三芯小。小三芯插头为三芯，前面说过三芯为平衡信号插头，但在通常的音响工程中小三芯插头多用于电脑及便携式音源（便携CD / MP3等）的音频信号输出用，因此将小三芯插头归入非平衡信号插头之列。

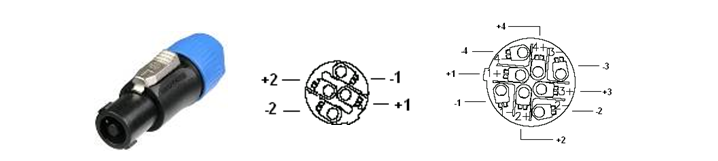

1.3、 Neutrik（纽垂克）音箱插头（Speakon）：
箱插头
Neutrik插头常用的为四芯的，也二芯、八芯音箱插头，他们外观基本相同，只有尺寸大小的差异。通常情况下音箱的接口为四芯插头，如是八芯插头音箱后部会有标注；功放的输出端口为四芯插头。
1.4、 常用的视频连接插头：

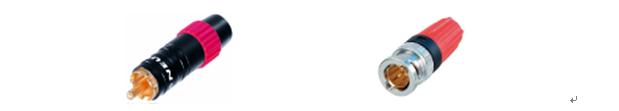

莲花插头（RCA） BNC或Q9插头
莲花插头在视频系统中主要是模拟视频信号的输出、输入之用，如DVD机视频（图像）输出/小型投影机的视频（图像）输入；BNC或Q9插头主要使用在模拟视频的输出、输入，如部分视频矩阵的输入、输出 / 大型投影机的视频输入（分量视频）/ 专业监视器的视频输入。莲花插头和BNC插头在视频系统中的作用是相同的只是接口形式不同。
视频连接插头中还用一种电脑视频信号用的VGA插头。接口形状为梯形15针，分公、母插头，公头为带针，木头为带孔。实物请参照电脑主机及显示器连接线插头。
北京有学音响师学校吗、音响师培训、调音师学校、调音师培训、录音师学校、录音师培训、调音师、录音师 培训 课程、北京调音师、北京录音师、北京 培训、北京学校、北京调音师学校、北京调音师培训、北京录音师学校、北京录音师培训、北京 录音师培训课程
2、 常用的音频频线材：
音频线材有话筒线（音频连接线）、音频信号缆和音箱线：
A、 话筒线

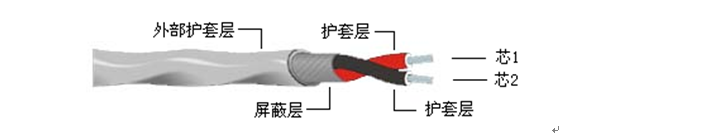

话筒线

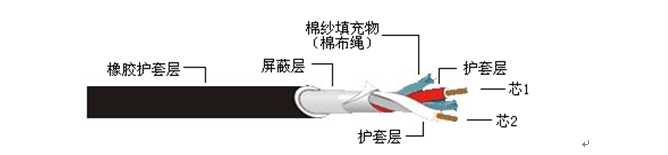

话筒线为二芯带屏蔽（按严格要求应芯及屏蔽应为无氧铜材质），每芯为若干细铜丝的结构。通常由两芯、每芯的护套层、抗拉棉纱填充物、屏蔽层及外层橡胶护套层组成。话筒线外部橡胶护套层通常为黑色，也有红、黄、蓝、绿等不同颜色。屏蔽层分为缠绕和编制两种，缠绕为屏蔽层缠绕在两芯及棉纱填充物外部，编制为屏蔽层按照“网状”结构缠绕在两芯及棉纱填充物外部。编制屏蔽话筒线比缠绕屏蔽话筒线从物理角度来讲抗干扰能力要好同时价格也稍贵一些。话筒线也可作设备之间的连接，但成本较高建议连接设备时使用音频连接线。
B、 音频连接线
音频连接线
音频连接线同样是二芯带屏蔽结构与话筒线类似。两个芯和屏蔽层为铜质镀锡外观为银白色。音频连接线无棉纱填充物抗拉强度差所以很少用于话筒的连接，在特殊情况下可作短距离临时连接话筒用。通常在音频工程中机柜内部的设备连接采用音频连接线，因为音频连接线比话筒线细一些方便机柜内部线材的捆扎，捆扎后比较漂亮且成本比话筒线低。
C、 音频信号缆

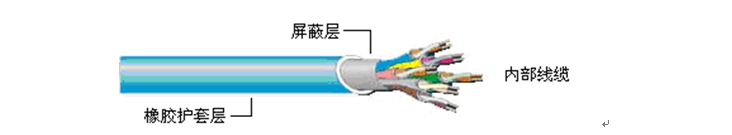

音频信号缆
音频信号缆其实就是若干根音频连接线组合在一根缆线中。因内部音频连接线的数量不同所以有4、8、12、24等路数之分。音频信号缆的重量较大，通常缆的内部有一根钢丝来增加抗拉强度。音频信号缆多用于现场演出中周边设备与功放的信号传输连接，音响工程中控制室至舞台的信号连接。

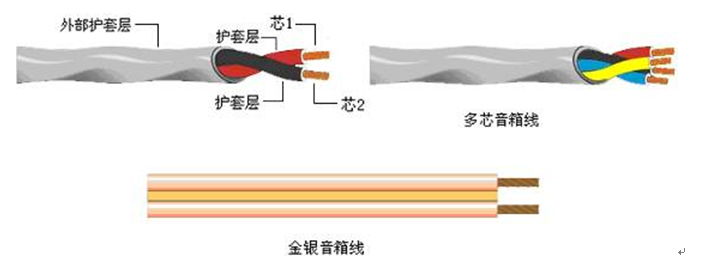

D、 音箱线
音箱线
音箱线从外观来说有护套音箱线、金银线之分，护套线根据外层护套和使用场合的不同又有橡套音箱线和塑套音箱线等；金银音箱线通常为透明或半透明护套包裹金色和音色的铜质线芯因此俗称“金银线”，也有两根芯为同色的但在一根芯的外层护套上通常印有文字以便对两根芯进行区分。总之，音箱线最基本为两根各自带有护套的铜质线材。音箱线根据使用要求的不同还有多芯的音箱线如四芯音箱线。音箱线还有截面积的不同，也就是铜芯粗细不同，如1平方、2平方、4平方等。截面积越大的音箱线传输信号时功率损失越小。
3、 线材的制作：
线材制作有音频线材和视频线材的制作。音频线材中很多线材的焊接方法是相同的线材也是可以互用的。
线材制作时需要一些常用的工具，下面做一下简单的介绍：

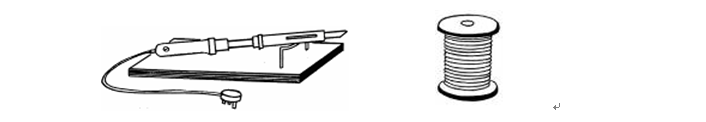

内热式电烙铁 焊锡丝
电烙铁和焊锡丝是线材制作不可缺少的工具。音频接插头内部多为塑胶绝缘材料，虽然具有一定的防高温特性但为保证焊接的质量电烙铁通常选择30W功率的产品。功率过低不易融化焊锡丝，功率过高容易烫坏接插头内部的塑胶绝缘材料。焊锡丝通常选用含锡量在67％以上的。现在的焊锡丝多为带松香的焊锡丝，如焊锡不带松香在焊接时焊接点不易粘锡，建议在焊接时使用松香或焊锡膏。
剥线钳或偏口钳 尖嘴钳
偏口钳或剥线钳是剪切线材和刨掉各层护套层以便露出铜质线材时的工具，在线材制作中是经常使用的辅助工具。尖嘴钳常用于二芯、三芯、莲花插头焊接后加固定线材与插头时使用。
小一字或小十字改锥
小一字改锥常用于音箱插头与音箱线时的连接。音箱插头内大多数采用“一字”头的螺丝来固定音箱线。
音频插头有平衡和非平衡之分，与之相应焊接好的线材同样也有平衡信号用线材和非平衡信号用线材的区分。平衡信号线材包括：卡侬线（公对母、公对公、母对母、）、卡侬（公、母）对大三芯、大三芯对大三芯；非平衡信号用线材包括：大二芯对大二芯、莲花对莲花、大二芯对莲花。平衡与非平衡插头也可在一根线材上使用，即平衡信号转非平衡信号用线材如：卡侬（公、母）对莲花或大二芯插头，大三芯对莲花或大二芯插头。总之，一根线材的两端均为平衡信号插头那么就是平衡信号用线材，两端均为非平衡信号插头就是非平衡信号线材。
这里需要强调的是信号平衡与否并不取决与插头和线材而是取决设备是否采用平衡或非平衡的形式输入和输出信号，我可以从设备背板的输入和输出接口来了解该设备是采用什么输入、输出方式：卡侬及大三芯输入、输出的设备为平衡输入、输出方式，大二芯及莲花头输入、输出的设备为非平衡输入输出方式。这一点请初学者一定要记牢不能混淆。
下面列举几种接口图形供参照：

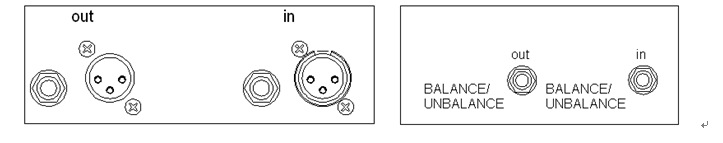

平衡信号输入、输出接口（卡侬） 平衡信号输入、输出接口（大三芯）

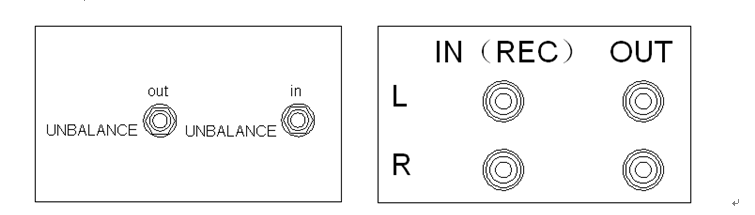

非平衡信号输入、输出接口（大二芯） 非平衡信号输入、输出接口（莲花）
平衡（卡侬）非平衡（大二芯）输入、输出接口 平衡（大三芯）非平衡（大二芯）输入、输出接口
卡侬（平衡）线的制作：

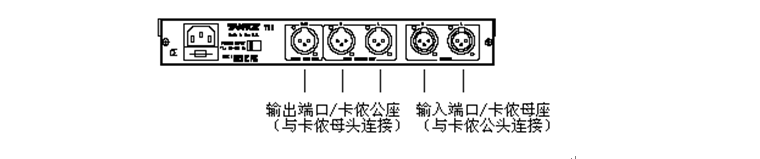

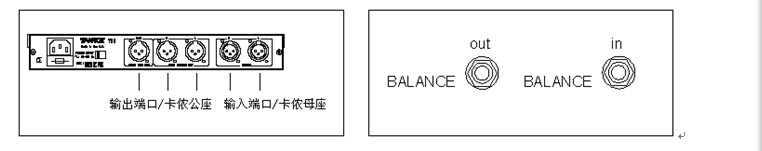

卡侬线常用于话筒与调音台；调音台主输出与周边设备（如均衡器、分频器、音箱控制器）；周边设备（均衡器）、分配器或音箱控制器与功放的连接，总之用于卡侬输出、输入设备之间的连接。卡侬输入、输出的音响设备（图1）输出信号端为“卡侬公座”（与母头连接），输入信号端为“卡侬母座”（与公头连接），因此设备连接用的卡侬线为一头为“卡侬公头”另一头为“卡侬母头”的话筒线或音频连接线。下面以话筒线为例制作一根卡侬线。
图1
A、 剥线：

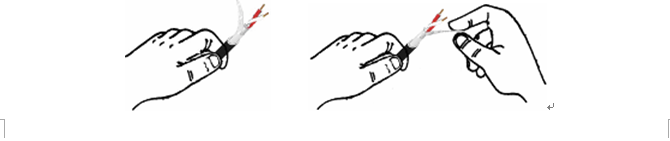

在剥线前请将电烙铁通电使之升温。先选择一根话筒线用偏口钳在距离一端约2.5厘米处剥去外层橡胶护套层、拨开屏蔽层、去除棉纱填充物（音频连接线无棉纱填充物），只留下带护套层的两芯及屏蔽层（图2）。再用剥线钳或偏口钳在距每根芯的0.5厘米处刨去每根芯线的护套层露出铜质内芯，再用手将屏蔽层拧扎结实（图3）。
图2 图3
B、 线材粘锡：

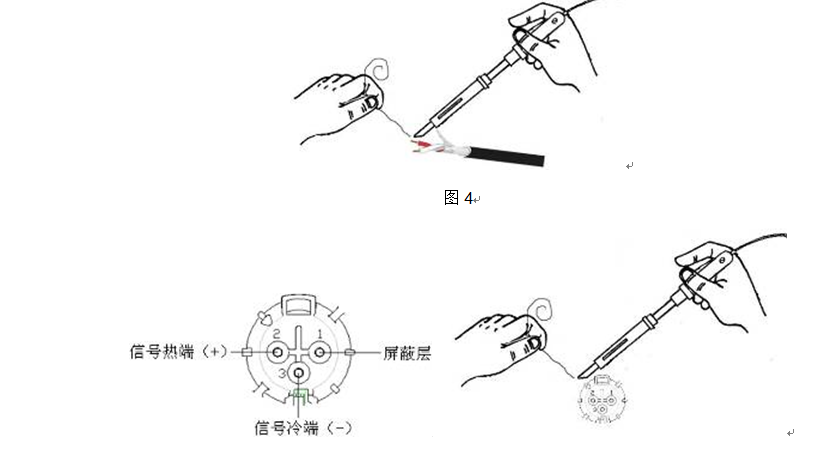

用电烙铁沾焊锡涂抹在线材的铜质两芯和屏蔽层，屏蔽层涂抹的焊锡与两芯一样即可（图4）。
卡侬头内芯焊接点图 图5
C、 拆卡侬头、粘锡：
将粘好锡的线材及电烙铁放置一旁趣出一只卡侬头（公、母头都可以），拧下底盖、拆掉线卡及外壳取出内芯。用上面的方法在卡侬头内芯的三个焊接点上粘锡（图5）。
D、 焊接：
把卡侬头的底盖、线卡套入线材，将“红色护套的芯”与卡侬内芯上的焊接端“2”焊接；将“白色护套的芯”与卡侬内芯上的焊接端“3”焊接；将“屏蔽层”与卡侬内芯上的焊接端“1”焊接。将焊接好的内芯插入卡侬头外壳，插紧线卡，拧上底盖后线材的一端就焊接好了。采用同样的方法焊接线材另一头，如以焊接的是“公头”另一头就焊接“母头”。

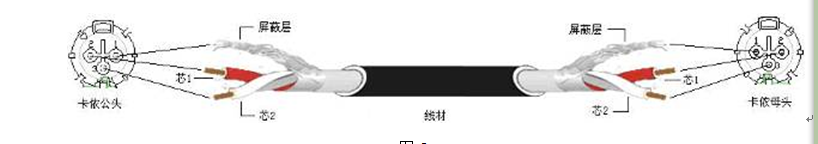

须注意的是如已焊接好的一端“红色的芯”焊接的是卡侬内芯的焊接点“2”，那么“红色的芯”另一端的也应焊接在另一端卡侬内芯的“2”端点上，依此类推。也就是说同一根芯的两端应焊接在两个头的同一焊接点上，卡侬头内芯的焊接端“1”始终与话筒线或音频连接线的“屏蔽”焊接在一起（图6）。
图6
注：1、不同厂商生产的话筒线或音频连接线每芯的护套颜色会不同，本次仅以“红、白”两种颜色为例。
2、卡侬头的三个焊点分别为：“1”屏蔽，“2”平衡信号“+”端（热端），“3”平衡信号“-”端（冷端）。
